Perfeito — abaixo está uma descrição mais técnica e aprofundada da Stryker 1688, seguida da explicação clara do conjunto com a fonte de luz L11, no padrão profissional que você está construindo.

---

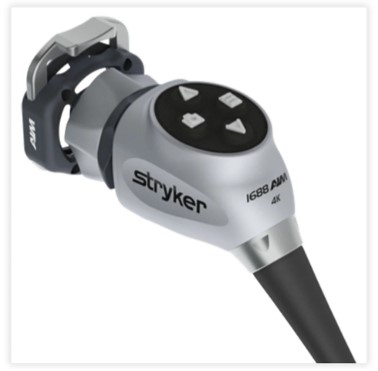

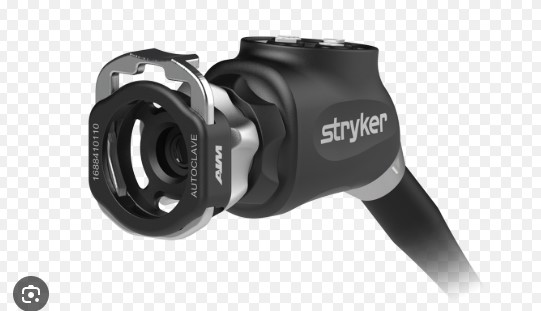

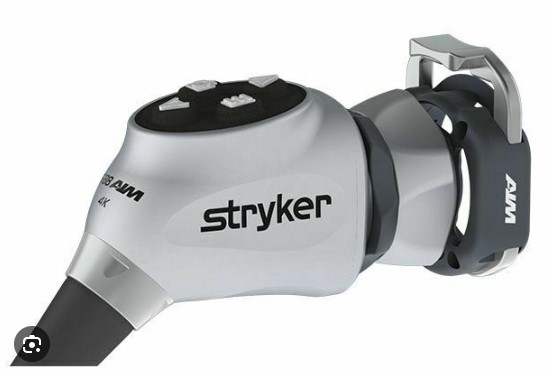

📷 STRYKER 1688 — Características Técnicas (Descrição Avançada)

🎥 Sistema de imagem

• Resolução: 4K UHD (3840 × 2160) [universalm…entllc.com]
• Sensor: CMOS de alta definição com varredura progressiva [manualzz.com]
• Possui saída adicional em Full HD (1080p) [universalm…entllc.com]
• Sistema óptico acoplado por C‑mount ou acoplador integrado

👉 Características de desempenho:

• Elevadíssimo nível de detalhamento anatômico
• Melhor diferenciação de tecidos
• Maior percepção de profundidade e textura
• Reprodução de cor mais precisa em comparação com sistemas HD

---

🌈 Plataforma AIM (Advanced Imaging Modalities)

A 1688 integra a plataforma AIM, que amplia significativamente as capacidades de visualização:

• Fluorescência em tempo real (ICG / NIR)
• Modos de visualização SPY:
  • Overlay (sobreposição)
  • Contrast
  • ENV (Enhanced Visualization) [universalm…entllc.com]

👉 Aplicações clínicas:

• Avaliação de perfusão tecidual
• Visualização de vasos e circulação
• Identificação de estruturas biliares
• Apoio à tomada de decisão intraoperatória

---

🔍 Sistema óptico e zoom

• Sistema dependente de acoplador óptico externo ou integrado
• Foco manual via ótica/acoplador
• Zoom digital (eletrônico) com múltiplos níveis
• Estabilidade de imagem mesmo em magnificação

---

⚙️ Operação e controle

• Cabeçote com botões programáveis (controle de funções do sistema)
• Interface integrada com:
  • captura de imagem e vídeo em 4K
  • controle de fluorescência
  • ajustes de brilho, ganho e contraste
• Controle avançado via:
  • console touchscreen
  • integração com OR Hub

---

🎛️ Processamento de imagem

• Processamento digital avançado com:
  • otimização automática de brilho
  • ajuste dinâmico de iluminação
  • melhoria de contraste
  • redução de ruído
• Transições rápidas e suaves entre:
  • luz branca
  • fluorescência
  • modos avançados

---

🧪 Construção e características físicas

• Cabeçote selado para uso cirúrgico
• Grau de proteção contra líquidos (imersão temporária) [manualzz.com]
• Peso aproximado: ~500 g [manualzz.com]
• Cabo fixo com cerca de 3 m [manualzz.com]
• Design ergonômico e robusto

---

🔌 Integração de sistema

• Compatível com:
  • 1688 Camera Control Unit (CCU)
  • Connected OR Hub (centralização e gestão de dados) [stryker.com]
• Integração com:
  • monitores 4K
  • gravação e documentação
  • fluxo digital do centro cirúrgico

---

💡 CONJUNTO 1688 + FONTE DE LUZ L11 — DESCRIÇÃO TÉCNICA

🔦 Fonte de luz Stryker L11 (LED AIM)

🔹 Tecnologia

• Fonte de luz LED de alta intensidade
• Maior vida útil e menor geração de calor em comparação a xenônio
• Iluminação estável e uniforme

---

🔹 AutoLight (diferencial principal)

• Sistema automático de ajuste de luminosidade
• Ajusta a intensidade da luz conforme:
  • distância do tecido
  • campo cirúrgico
  • características anatômicas

👉 Resultado:

• iluminação sempre constante
• menor risco de superexposição
• menos necessidade de ajuste manual [stryker.com]

---

🔹 Modos de operação

• Luz branca tradicional
• Modo NIR / fluorescência (SPY)
• Modos adicionais de contraste e transiluminação [aeendoscopy.com]

---

🔗 Integração com a 1688

Quando integrada à 1688, a L11 permite:

🌈 Fluorescência completa (ICG)

• geração de luz no espectro NIR
• ativação dos modos SPY
• captura de imagem em 4K com fluorescência

👉 Isso depende diretamente da fonte L11 — a câmera sozinha não realiza fluorescência.

---

💡 Iluminação inteligente sincronizada

• comunicação direta entre câmera e fonte
• ajuste automático de luz em tempo real
• manutenção de brilho constante no campo cirúrgico

---

🎯 Benefícios clínicos do conjunto

• Visualização extremamente nítida (4K + iluminação otimizada)
• Avaliação funcional (perfusão, fluxo sanguíneo)
• Redução de erros por má iluminação
• Melhor identificação de estruturas críticas

---

✅ Resumo do conjunto

O sistema 1688 + L11 constitui uma plataforma completa de imagem cirúrgica com:

• Imagem 4K de altíssima definição
• Fluorescência NIR/ICG integrada
• Iluminação inteligente AutoLight
• Processamento avançado (AIM)

👉 É considerado um sistema de visualização avançada, indicado para cirurgias de alta complexidade e decisão crítica intraoperatória.

---
